浮子流量計的結構工作原理

浮子流量計想必大家應該都不會陌生，由于其具有體積小，流量測量范圍大，安裝使用方便等優勢，在工業過程控制中越來越多的應用于液體、氣體以及蒸汽流量的測量。

浮子流量計是一種工作原理相對簡單的一種流量計，其工作原理也沒有超聲波流量計和電磁流量計那么復雜。

浮子流量計工作原理：

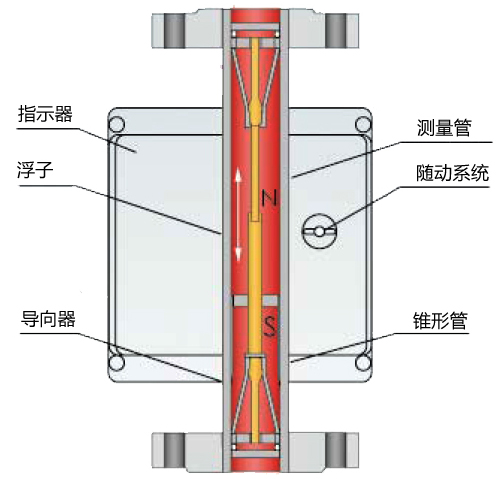

其流量計的工作原理主要是一個錐形管和一個在錐形管內的可自由上下活動的浮子構成，如圖所示，一般浮子流量計都是由上下兩端的法蘭或是螺紋接口垂直連接在管道上的，在測量時介質從下往上拖動浮子是浮子到達一個穩定狀態，然后在通過面板上的刻度有效的讀出流量。

目前市場上有兩種形式的浮子流量計，一種是當介質從下往上通過流量計時，拖動浮子從而浮子就會旋轉以保持其穩定性，因為在工作中浮子是旋轉的故也被稱為轉子流量計；另一種是在浮子中心加一根導桿固定其浮子，使其上下運動軌跡不變，使其保持穩定。
